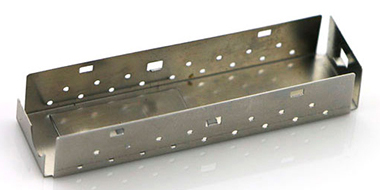

手機屏蔽罩開模工藝性
一、產品選材：
屏蔽罩一般采用材料洋白銅C7521R-1/2H
|
牌號 |
狀態 |
厚度（MM） |
拉伸強度σb(MPa) |
維氏硬度 HV
|
|
C7521 |
1/2H |
T=0.15\0.20 |
440~570 |
120~180 |
二、屏蔽罩產品結構
1，四方形屏蔽罩設計時須具有防反（最好是中心對稱，包裝具備任意性）。①產品在包裝時產品方向易包錯，②產品貼片時易貼錯。
2，局部的缺口不可太小，一般最窄為0.8MM;①模具的制造周期會加長，制造陳本增加。②模具量產時，沖子的強度較弱易損壞，備件加工周期長可能會影響到出貨。
3，如下料刀口到折彎邊余料較小時：Ⅰ將下料刀口開至折彎邊；Ⅱ將下料刀口到折彎邊余料加到大于等于0.5MM。①材料距折彎邊較少，不方便產品壓料成型，產品易變形。
4，產品表面有散熱孔時，建議選用∮1.0mm, ∮1.2mm, ∮1.5mm, ∮2.0mm標準。①司備有這些常用孔沖針的標準件，可以縮短模具制造周期。②量產中，圓沖有損壞可以馬上更換，不影響交貨。
5、四方形屏蔽罩相領兩折彎邊間隙不可等于本產品的料厚。①產品沖制時，兩個產品容易扣合在一起。②最好間隙為：0.15＜H＜T
6、帶外趴腳產品：
⑴在做可靠性實驗時屏蔽罩的最大受力區域加外趴腳即可一般受力點在最長的對角線兩端。建議 ①長.寬25MM以內的不需加外趴腳。②長寬25~35MM以內的加兩個外趴腳，放在產品的對角，③長寬大于35MM加四個外趴，腳，放在產品對角。
（2）外扒腳的長和寬尺寸在1.0~1.2MM*1.5~2.5MM比較合適。①長度太長容易變形，且占用PCB板空間。②寬度太小強度越差則容易外趴腳變形。
⑵焊錫性，在趴腳末端加工內凹的半圓形狀，可以加強焊錫強度。
7、建議產品不要采用內趴腳。①產品內趴腳強度弱，易變性，影響焊錫性。②不方便檢測產品的平面度。③內趴腳會增加模具的工站，模具的長度增長，加大了產品生產的難度。
